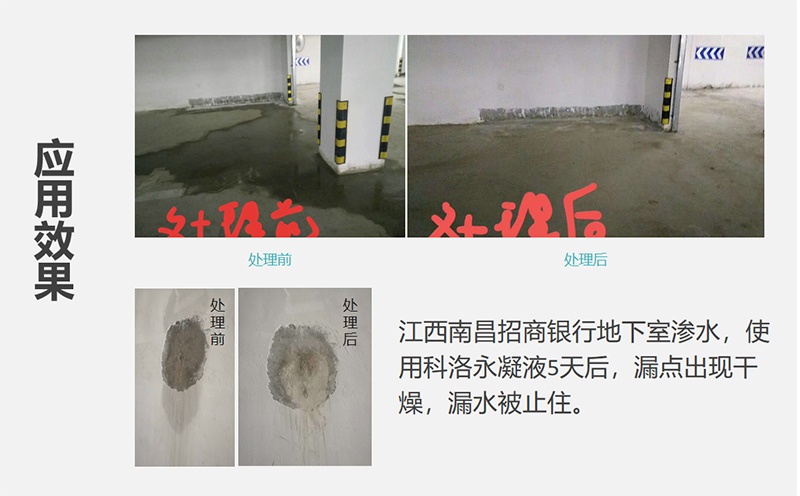

無(wú)機(jī)滲透性防水劑適用范圍

水泥混凝土類(lèi)構(gòu)筑物。如基礎(chǔ)地坪、廚房、衛(wèi)生間、墻面、地下室、大（立交）橋面及橋墩、公路路面、人防坑道、機(jī)場(chǎng)跑道、水塔（池）、儲(chǔ)蓄（罐）容器、隧道涵洞等防水工程的內(nèi)部或外部密封防水和抗?jié)B漏。

 水泥砂漿抹灰層。如磚石砌體，預(yù)制混凝土構(gòu)件（板）屋面等剛性水泥砂漿抹灰層的密封防水、抗?jié)B漏。

• 以水泥硅酸鹽材料為主要基層的大型特殊防水工程。也可根據(jù)密封基層、堵塞空隙和毛細(xì)孔通道的原理，合理選用。

產(chǎn)品的性能表（執(zhí)行標(biāo)準(zhǔn)JC/T1018-2006）



產(chǎn)品特點(diǎn)

• 無(wú)機(jī)滲透性防水劑具有極強(qiáng)的滲透擴(kuò)散性?？刹捎脟娡糠椒ㄊ┕?，以滿足各種不同類(lèi)型、形狀的構(gòu)筑物內(nèi)部或外部施工作業(yè)的需要。
• 無(wú)機(jī)滲透性防水劑無(wú)毒、無(wú)味、不燃，能安全地應(yīng)用于水箱、水池等生活設(shè)施的抗?jié)B漏。

• 經(jīng)無(wú)機(jī)滲透性防水劑處理的構(gòu)筑物，除能夠起預(yù)定的防水抗?jié)B密封要求外，還具有下列功能：
  • 使新混凝土（砂漿）固化均勻，防止早期失水、局部干燥產(chǎn)生裂紋，從而可以改善養(yǎng)護(hù)條件、增加滲透層強(qiáng)度。
  • 能滲入舊混凝土（砂漿）空隙，形成密封防水層，并能增加新、舊混凝土（砂漿）的結(jié)合力。
  • 改善水泥構(gòu)筑物（構(gòu)件）表面抗碳化性能，防止長(zhǎng)青苔，霉變和鋼筋銹蝕。

4、經(jīng)處理后的基面不影響二次施工。

5、混凝土修復(fù)過(guò)程中，具有一定的補(bǔ)強(qiáng)作用，一般滲透層（面）強(qiáng)度可提高10-20%左右。

6、本產(chǎn)品對(duì)玻璃、陶瓷、搪瓷、金屬、木材、塑料、橡膠、有機(jī)涂料等基層，不能形成密封抗?jié)B防水層。

7、對(duì)疏松、多孔、裂縫在0.15mm以上的水泥混凝土（砂漿）基層，需經(jīng)特殊處理后酌情慎用。

施工準(zhǔn)備

施工準(zhǔn)備分二方面工作：

• 基層準(zhǔn)備：
  • 清理施工場(chǎng)地（基層），清除基層上的一切雜物、塵土。如有油污、油跡必須刮洗干凈。有明顯裂紋（一般指大于0.15mm以上）必須鑿成“V”形槽，然后用摻入膨脹水泥的砂漿填補(bǔ)密實(shí)；有明水（涌水）現(xiàn)象時(shí)，應(yīng)采用快速堵漏材料進(jìn)行堵水。表面光滑或涂有油質(zhì)的基面推薦用砂磨、鋼絲刷和水 進(jìn)行清潔處理。
  • 檢查基層修補(bǔ)情況及伸縮縫、沉降縫、預(yù)埋件等防水接點(diǎn)質(zhì)量情況，發(fā)現(xiàn)問(wèn)題及時(shí)修正。
  • 水是無(wú)機(jī)滲透性防水劑產(chǎn)生化學(xué)反應(yīng)的必要載體，所以在噴涂無(wú)機(jī)滲透性防水劑之前，一定要用大量清水對(duì)基層進(jìn)行完全潤(rùn)濕。

噴涂施工

• 當(dāng)基層將干未干時(shí)（呈面干飽和狀態(tài)）即用低壓噴霧器（農(nóng)用噴霧器）在基層表面進(jìn)行仔細(xì)、均勻地噴涂第一遍無(wú)機(jī)滲透性防水劑。小面積可用刷子涂刷。
• 當(dāng)無(wú)機(jī)滲透性防水劑已進(jìn)入基層，當(dāng)基層表面無(wú)明顯濕潤(rùn)狀態(tài)時(shí)（呈面干飽和狀態(tài)）再均勻細(xì)噴涂第二遍無(wú)機(jī)滲透性防水劑（有必要時(shí)應(yīng)噴涂第三遍）。
• 噴涂第二遍或第三遍無(wú)機(jī)滲透性防水劑后，應(yīng)有專(zhuān)人負(fù)責(zé)觀察涂層蒸發(fā)情況，當(dāng)表面將干未干時(shí)（呈面干飽和狀態(tài)），即用噴霧器對(duì)基層表面噴灑適量清水。但不能?chē)娝^(guò)量，以濕潤(rùn)為準(zhǔn)，否則將影響無(wú)機(jī)滲透性防水劑的使用效果。
• 連續(xù)養(yǎng)護(hù)24小時(shí)后，如發(fā)現(xiàn)基層有白色析出物時(shí)（有時(shí)也不一定有白色的析出物）一定要用適量清水把它洗刷干凈。
