在建筑工程領(lǐng)域，混凝土結(jié)構(gòu)的耐久性至關(guān)重要，尤其是在高溫強(qiáng)堿環(huán)境中。近期，中國建筑科學(xué)研究院有限公司開展的一項(xiàng)試驗(yàn)研究，揭示了科洛產(chǎn)品在提升混凝土耐堿性能方面的顯著效果，為工程建設(shè)提供了重要參考。

全文掃碼下載查看

一、研究背景與目的
混凝土在工業(yè)生產(chǎn)、化工設(shè)施等場景中常面臨高溫強(qiáng)堿侵蝕，如何確保其在這種惡劣環(huán)境下的長期穩(wěn)定是關(guān)鍵問題。本次試驗(yàn)旨在深入探究 科洛無機(jī)納米抗裂防滲劑和科洛永凝液DPS對(duì)混凝土耐堿性能的影響。

二、試驗(yàn)詳情
 （一）原材料

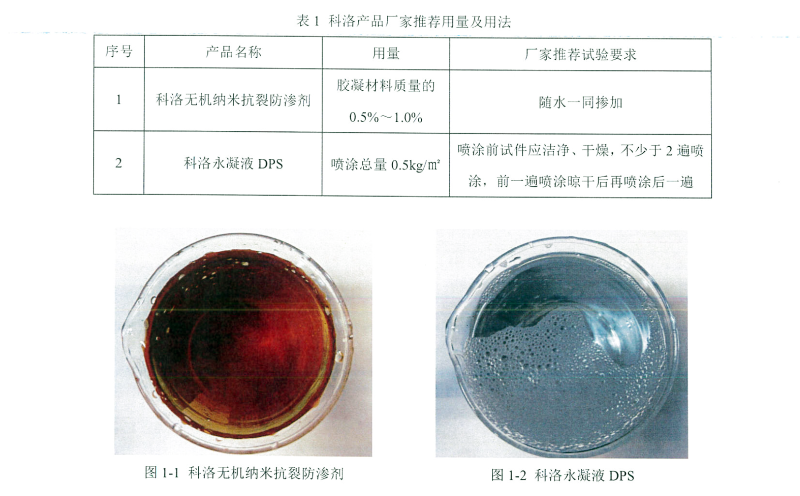

試驗(yàn)采用P·O42.5普通硅酸鹽水泥、II級(jí)電廠粉煤灰等基礎(chǔ)材料，以及科洛無機(jī)納米抗裂防滲劑（內(nèi)摻，用量為膠凝材料質(zhì)量的0.5% - 1.0%）和科洛永凝液DPS（外涂，總量0.5kg/m2）。

（二）混凝土配合比與試件制備
設(shè)計(jì)了多組配合比，嚴(yán)格控制坍落度。成型100mm×100mm×100mm試件，脫模后噴涂科洛永凝液DPS，標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期。
（三）試驗(yàn)過程
分別進(jìn)行60°C和90°C堿液長期浸泡試驗(yàn)（浸泡90d）以及堿液 - 干濕循環(huán)試驗(yàn)（50次），過程中測試外觀、質(zhì)量損失率和抗壓強(qiáng)度。

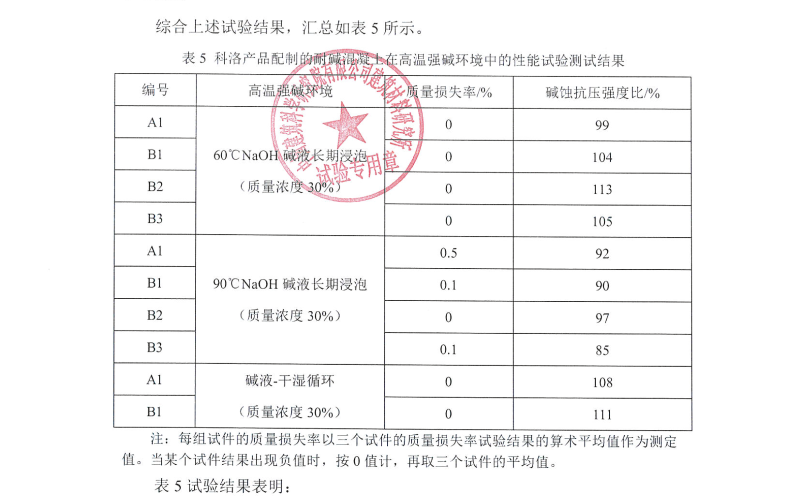

 三、試驗(yàn)結(jié)果
（一）60°C堿液浸泡
試件無開裂剝蝕，質(zhì)量損失率為0%，堿蝕后抗壓強(qiáng)度比達(dá)99% - 113%。
（二）90°C堿液浸泡
表面無開裂基本無剝落，質(zhì)量損失率0 - 0.5%，堿蝕后抗壓強(qiáng)度比85% - 97%。
（三）堿液 - 干濕循環(huán)
雖有表面微裂紋，但最終質(zhì)量損失率0%，堿蝕抗壓強(qiáng)度比108% - 111%。

四、結(jié)論與意義
科洛產(chǎn)品顯著提升混凝土耐堿性能。這有助于業(yè)主降低成本，可替代耐堿混凝土，減少材料費(fèi)用；施工簡便，縮短工期；同時(shí)提高結(jié)構(gòu)耐久性，降低長期維護(hù)成本。
